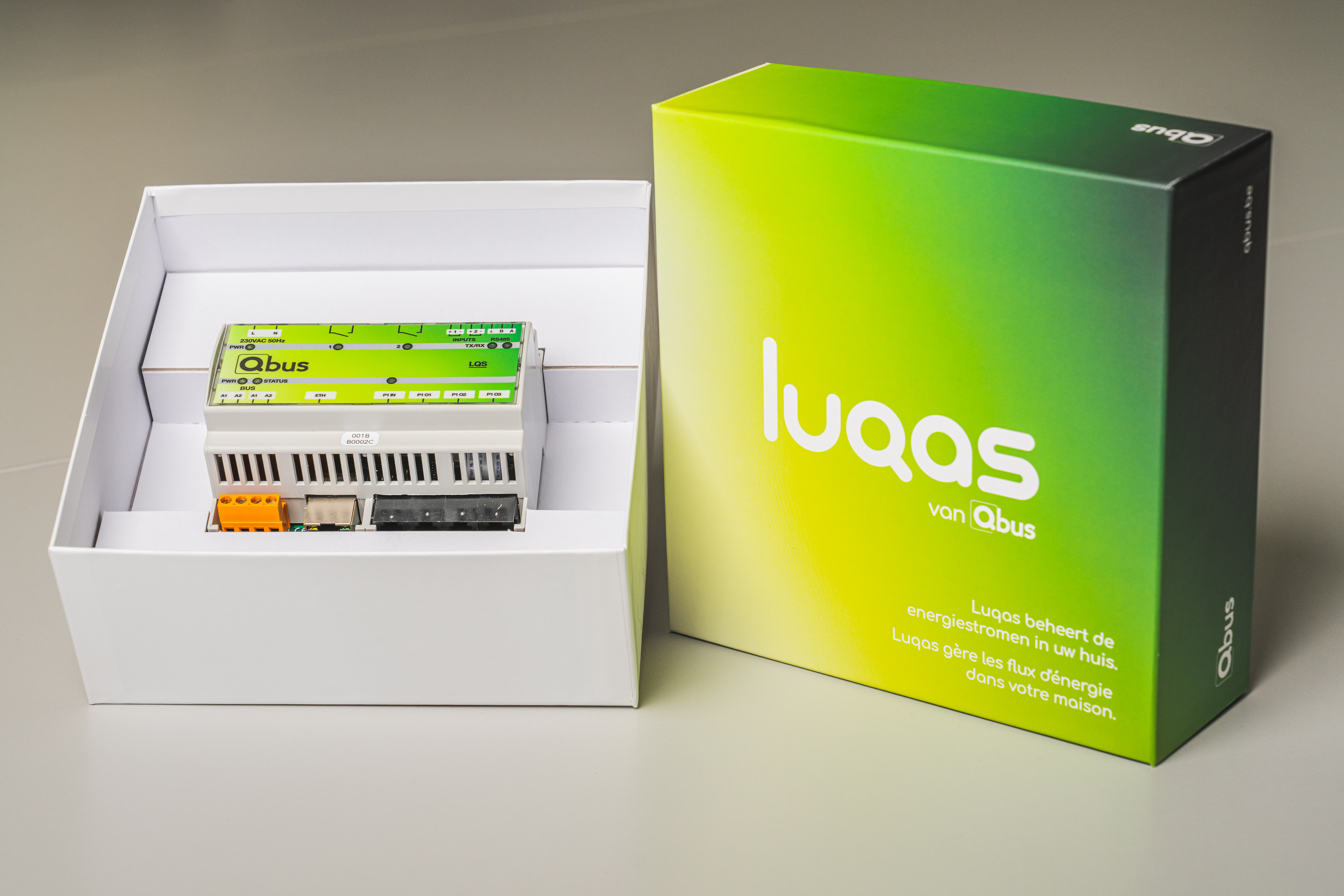

Luqas van Qbus

Le module LUQAS est un système de gestion de l'énergie (EMS) doté de 6 fonctions et fonctionnant de manière totalement autonome. Avec un module, il est possible de comprendre les flux d'énergie dans la maison et de contrôler intelligemment la pompe à chaleur via les contacts du réseau intelligent. Les 6 fonctions sont les suivantes :



  1. Liaison avec le compteur intelligent

  2. Répartiteur de ports P1 (3x RJ12)

  3. Contrôle de la pompe à chaleur/chaudière via le réseau intelligent

  4. Équilibrage actif de la charge d'une station de recharge

  5. Lecture de la consommation via des compteurs d'impulsions

  6. Contrôle / visualisation / notifications via le Cloud





    • Exploitation : application permettant au client final d'exploiter son installation

    • Visualisation : données énergétiques en direct et historiques + paramètres de contrôle

    • Notifications : dépassement du pic trimestriel prévu, surproduction et surfacturation.

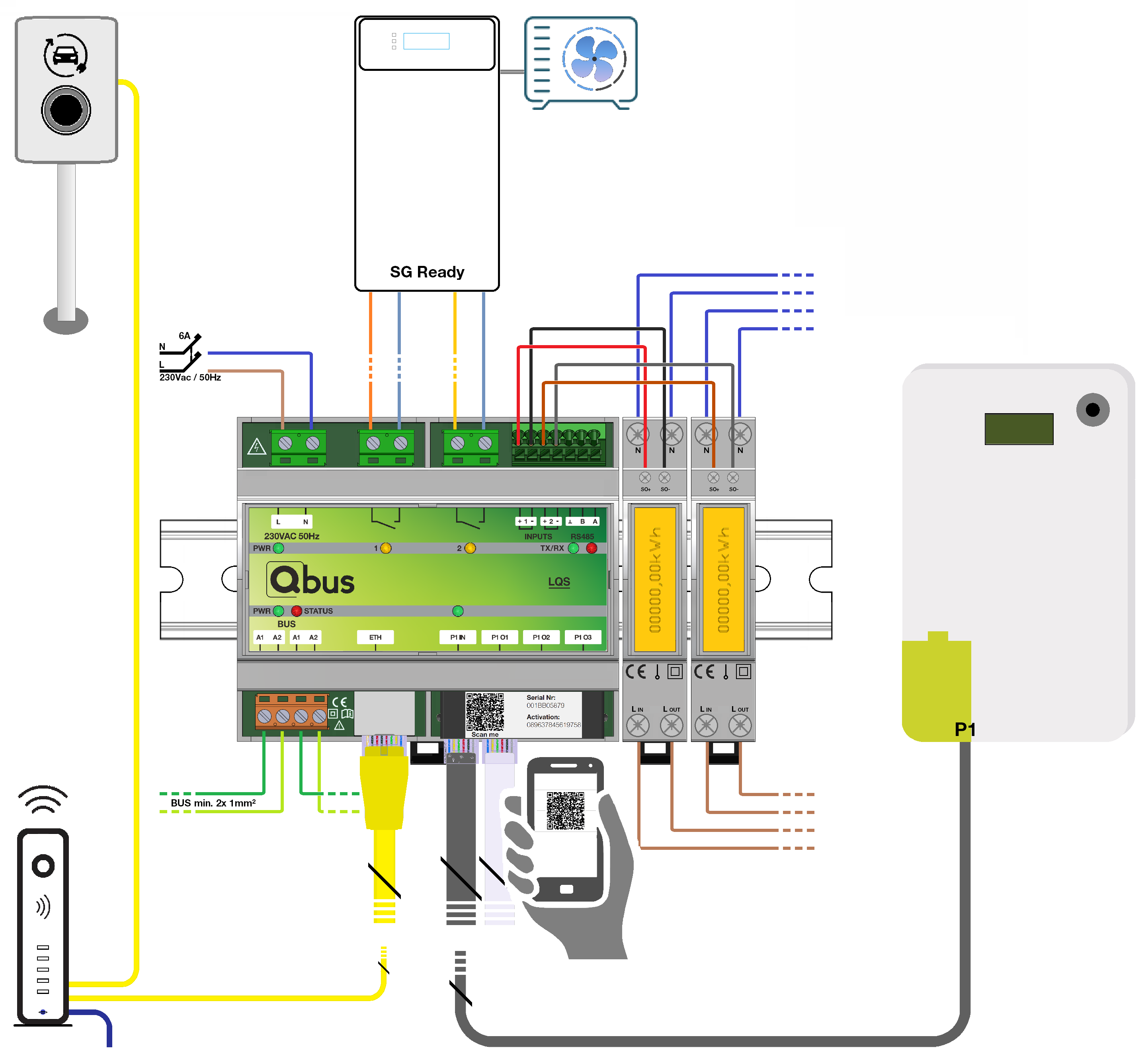

Le port P1 permet de lire les données du compteur numérique. Par exemple, le module connaît à tout moment les quantités injectées et prélevées. En outre, le module dispose de deux relais qui peuvent être combinés dans le Smart Grid Control pour les pompes à chaleur afin de les forcer à s'éteindre (en fonction de l'écrêtement des pointes), de les mettre en mode normal ou de les mettre en mode confort ou d'appoint (pour tamponner l'énergie). De cette manière, la pompe à chaleur peut être contrôlée de manière optimale et économe en énergie sans perte de confort. Les 2 entrées de flux peuvent être utilisées pour lire la consommation d'eau ou les flux d'un compteur de kWh supplémentaire (panneaux photovoltaïques, pompe à chaleur,...).
Ce module est également équipé d'un commutateur intelligent de port P1 qui répartit les données P1 sur trois ports P1 OUT.


Une station de recharge peut également être connectée via la connexion Ethernet. Le module Luqas régule alors automatiquement la puissance disponible en fonction des paramètres définis (tels que le curseur énergétique, le disjoncteur principal, l'installation technique, etc.
La configuration du module se fait à l'aide d'un assistant de configuration en ligne après avoir scanné le code QR sur le module. En quelques minutes, le module est configuré et le client final reçoit un e-mail avec un lien vers son tableau de bord énergétique via l'application Qbus Control ou le Cloud.

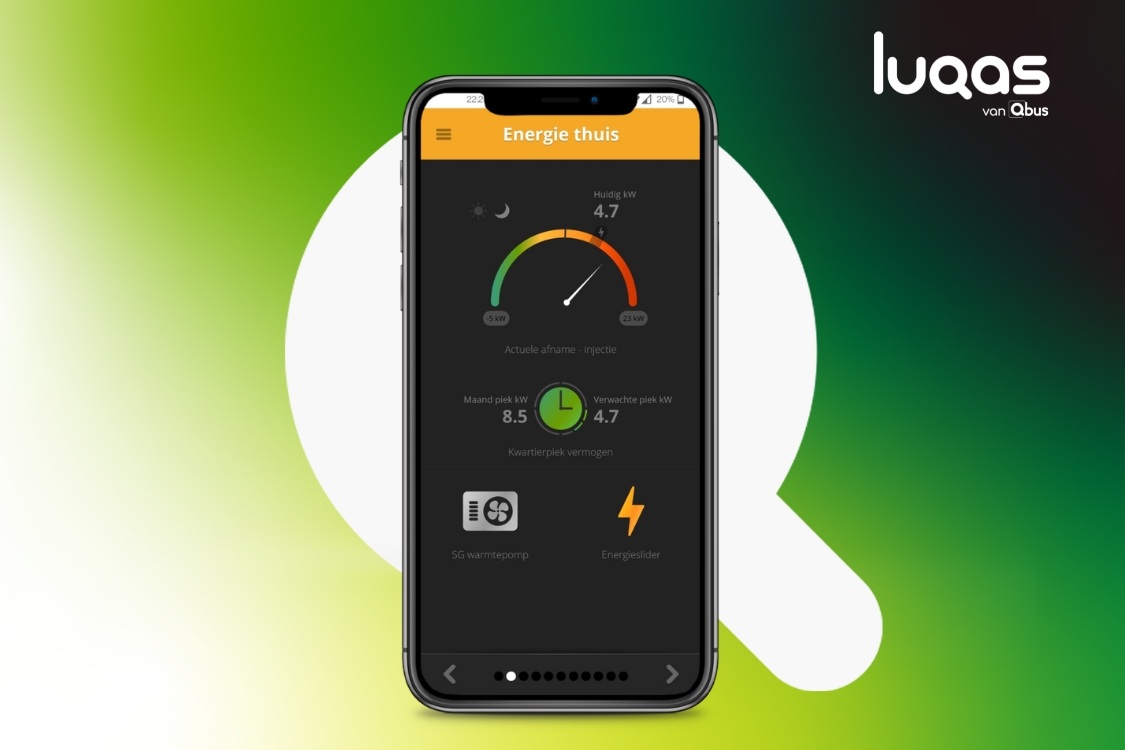

La visualisation et le contrôle se font via l'appli Qbus Control ou l'interface Cloud où tout est facilement présenté en un coup d'œil. Ici, l'utilisateur final peut régler lui-même sa pompe à chaleur et/ou sa station de recharge ou la faire contrôler automatiquement sur la base d'un curseur énergétique : ce curseur indique la puissance maximale qui peut être consommée. L'utilisateur final garde donc le contrôle.

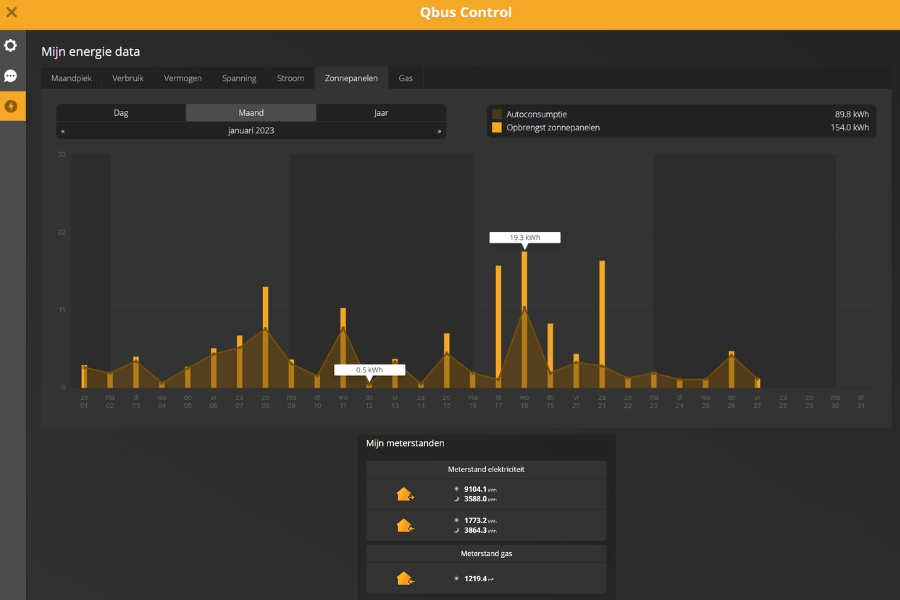

Toutes les données sont suivies sur le tableau de bord de l'énergie. Il est ainsi possible de suivre les gros consommateurs dans les données historiques. Les données peuvent également être utilisées pour évaluer les investissements dans de nouveaux appareils.

De quelles formes d'énergie puis-je recevoir des informations ?
electricity Electricité
  • par seconde
  • par heure
  • par mois
  • par année
gas Gaz
  • par 5 minutes
  • par heure
  • par mois
  • par année
water Eau
  • par 5 minutes
  • par heure
  • par mois
  • par année
Données de consommation par le système, en temps réel ou avec délai
  • Montre en temps réel la consommation actuelle de courant
  • La fréquence de rafraîchissement maximale est par seconde
Consultez votre consommation sur :
  • Un écran mural indépendant (moniteur du système)
  • Smartphone
  • Tablette
  • Ordinateur
Comparez votre consommation
  • à celles de périodes antérieures
Comment est-ce contrôlé ?
  • Maximisation de l'autoconsommation
  • Gestion de la flexibilité
  • Gestion du tarif des capacités
Panneaux Solaires
  • Avec un compteur (supplémentaire), le système peut mesurer automatiquement la production d'électricité des panneaux photovoltaïques
  • Le système affiche l'électricité renvoyée sur le réseau
Smart Charging Véhicule électrique (VE)
  • La station de recharge doit être compatible avec le module.
  • La station de recharge doit être compatible avec le module. La station de recharge doit être compatible avec le module. La liste des stations de recharge compatibles se trouve à l'annexe 2 de notre fiche technique ( https://files.qbus.be/assets/documentatie/Technischefiches/TECHNISCHE_FICHE_LQS06SA.pdf ).
Pompe à chaleur
  • La pompe à chaleur doit être Smart Grid ready et donc disposer de contacts Smart Grid ou au moins d'un contact PV. La majorité des pompes à chaleur sur le marché aujourd'hui disposent de ces contacts.
  • Le module comporte deux contacts de relais qui peuvent être utilisés pour contrôler les contacts Smart Grid. De cette manière, le système peut augmenter l'autoconsommation en stockant l'énergie verte sous forme de chaleur lorsque l'injection est suffisante. Le module peut également arrêter de force la pompe à chaleur en cas de forte consommation afin de réduire les pics de consommation au quart d'heure.
Chaudière thermodynamique
  • La chaudière thermodynamique doit avoir un contact PV.
  • Le module peut commander le contact PV par l'intermédiaire d'un relais. De cette manière, l'énergie verte peut être mise en mémoire tampon aux moments où l'injection est suffisante.
Chaudière électrique
  • La chaudière électrique est idéalement équipée d'un contact de déclenchement.
  • Le contact de déclenchement peut être activé lorsqu'il y a beaucoup d'injection. Avec une installation Qbus Full, toutes les chaudières électriques peuvent être contrôlées.
Chauffage à accumulation
  • Le contact de déclenchement peut être activé lorsqu'il y a beaucoup d'injection. Avec une installation Qbus Full, toutes les chaudières peuvent être contrôlées.
Comment le système est-il raccordé au routeur Internet ?
  • Par un câble réseau
Si le routeur Internet n'est pas intégré au compteur, qu'est-ce que cela implique pour l'installation du système ?
  • Vous avez besoin d'équipements supplémentaires ou devez suivre une procédure d'installation spécifique
  • Un câble doit être tiré jusqu'à la boîte de compteur ou un routeur 4G sera installé pour la fourniture de l'internet.
  • Un module Luqas pour rail DIN
  • Un câble RJ12 de 5 mètres
  • Un câble réseau de 3 mètres
Quelles autres fonctions ou possibilités le système propose-t-il ?
  • Séparateur de ports P1 (3x RJ12)
  • Prédiction du quart de crête (quel sera le quart de crête du trimestre en cours)
  • Notifications en cas de dépassement du pic maximum actuel
  • Notifications en cas de surproduction ou de surconsommation
Le système présente-t-il des possibilités d'extension et quels en sont les coûts ?
  • L'extension de l'installation peut se faire très facilement en ajoutant des modules Qbus supplémentaires et un contrôleur.
  • Vous trouverez ci-dessous une liste des possibilités :
  • - Éclairage (commutation)
  • - Eclairage (gradation)
  • - Commande 0/10V
  • - Modbus
  • - Volets roulants / stores
  • - Détecteurs de mouvement
  • - Thermostats
  • - Modules de contrôle HVAC
  • - Écran tactile
  • - Interrupteur tactile
  • - Sonnette vidéo
  • Les prix peuvent être obtenus auprès de votre installateur Qbus.
Que fait-on de mes données de consommation d'énergie ?

Les données de consommation sont toujours envoyées par Internet vers un site web ou une application.

Que fait-on de vos données individuelles ?

Les données individuelles du client sont uniquement utilisées pour lui fournir un service.
